Harsen BC100系列智能充电器可适用不同类型蓄电池。采用3段式充电方式，能有效消除电池极化现象，延长电池使用寿命。增加温度补偿功能。具有过流、过压，过温保护功能。增加故障输出功能。

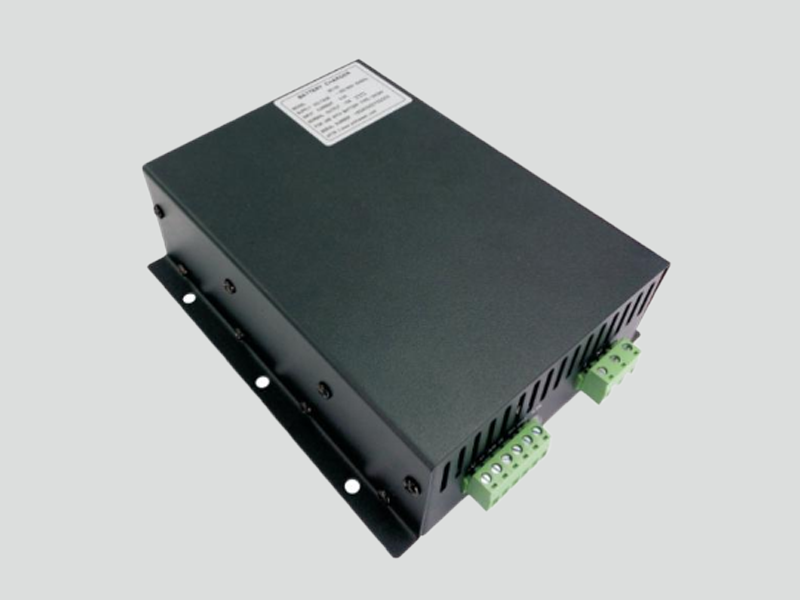

Harsen BC100系列充电器简介
主要特点∶
技术参数∶
| 电池类型 | 12V | 24V |
| 最大工作电压 | 185-315VAC |
| 工作频率 | 45-65Hz |
| 效率 | >76％ |
| Boost电压 | 14.4V | 28.8V |
| 浮充电压 | 13.7V | 27.4V |
| 充电电流 | 10A | 10A |
| 过电压 | 15.5V | 31V |
| 过温度 | ≥50℃降额使用，≥60℃关闭输出。 |
| 过电流 | 内部电路保护 |
| 12V/24V选择 | RM与G开路：12V/10A；短接：24V/10A。 |
| 故障输出 | 晶体管，12V/50mA |
| 温度补偿 | 通过NTC |
| 工作温度 | -20~ 60℃ |
| 工作湿度 | 20~90％RH无冷凝 |
| 储存温度、湿度 | -40~ 105℃，10~95％RH |
| 安全规范 | EN60950 |
| 电磁兼容 | EN55022 ClassB |
| 外形尺寸 | 170*142*57mm |
典型接线图∶
Harsen BC100系列智能充电器 典型接线图
充电特性曲线图∶
Harsen BC100系列智能充电器 充电特性曲线图
外形尺寸∶
Harsen BC100系列智能充电器 外形尺寸
LED指示灯说明∶
| LED 颜色 | LED 状态 | 充电器状态 |
| 绿色 | 常亮 | 充电器处浮充阶段 |
| 慢闪 | 充电器处恒压阶段 |
| 快闪 | 充电器处恒流阶段 |
| 红色 | 闪1 次停2S | 充电器处反接保护状态 |
| 闪2 次停2S | 充电器处过压保护状态 |
| 闪3 次停2S | 充电器处低压保护状态 |
| 闪4 次停2S | 充电器处过流保护状态 |
| 闪5 次停2S | 充电器处高温保护状态 |
| 闪6 次停2S | 充电器处充电失败状态 |
