LINDRAND BTC2006A系列蓄电池充电器

1 概述：

BTC2006A系列蓄电池充电器采用开关电源器件，专门针对发动机起动用的铅酸蓄电池的充电特 性而设计，适合于铅酸电池的长期补充充电(浮充)。对12V的充电器最大输出电流为6A，对24V的充电器最大输出电流为3A。

• 兼容 12/24V 电池，面板微开关选择

• 三段式充电

• 全范围交流输入（最高 300VAC）

• 高效率的开关电源电路

• 精密压铸铝外壳，外形紧凑

• 无风扇设计，自然风冷

• 完善的保护功能：电池高低压、过流、高温和反接保护等。

2 外形和安装尺寸：

3 典型接线图：

4 自动充电过程

根据蓄电池充电特性进行设计，充电器采用 3 段充电方式，充电过程如下：

阶段 1（恒流）：充电器以恒定电流对电池充电，在此阶段电池的电压逐渐上升，当电池电压达到 Vboost 电压时，充电器进入充电阶段 2。

阶段 2（恒压）：充电器以恒定电压 Vboost（快充电压）对电池充电，在此阶段充电电流会逐渐下 降，当充电电流下降至额定电流的 15%，充电器进入充电阶段 3。

阶段 3（浮充）：充电器以恒定电压 Vfloat（浮充电压）对电池充电。浮充过程中，充电电流一般较少，用于维护电池的满充状态。

充电曲图：

5 LED 指示灯

POWER：当接通交流电源时，并在正常范围内，指示灯亮。

CHARGING：充电指示灯，当充电电流大于 0.3A 时点亮。

6 故障判断

充电器出现输出端短路、蓄电池接反等异常情况后，可能导致充电器输出（自恢复）保险自保护；此种情况下接 通交流输入电源后，充电器绿色LED指示灯点亮，但输出端无输出电压。

a) 断掉负载等待5分钟重新接上负载，可正常工作。

b) 如断掉负载等待5分钟重新接上负载，充电器仍无输出，需要返厂维修。

7 电气规格

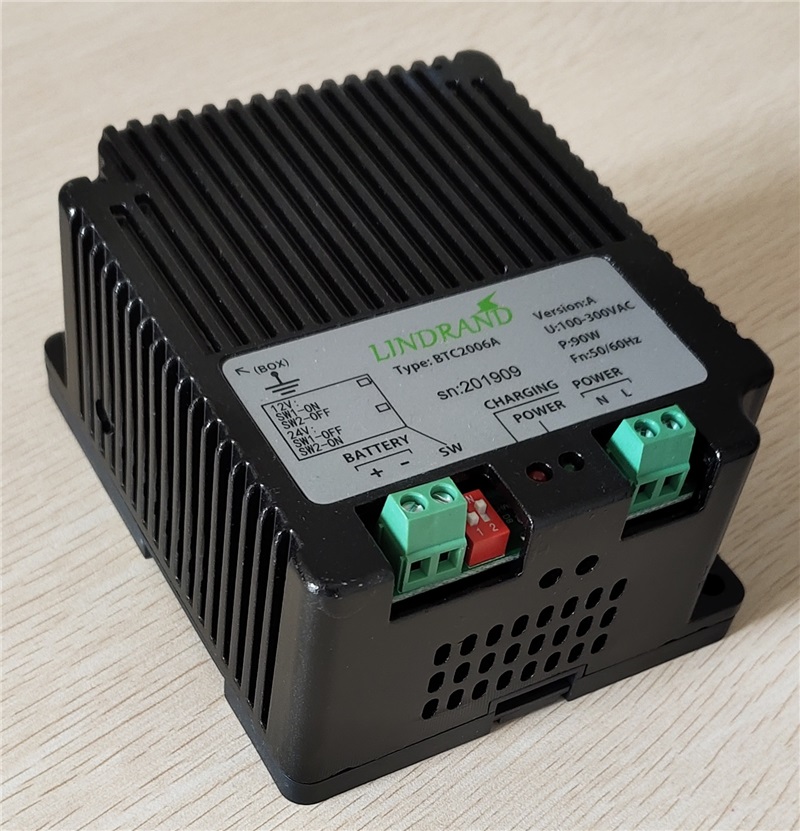

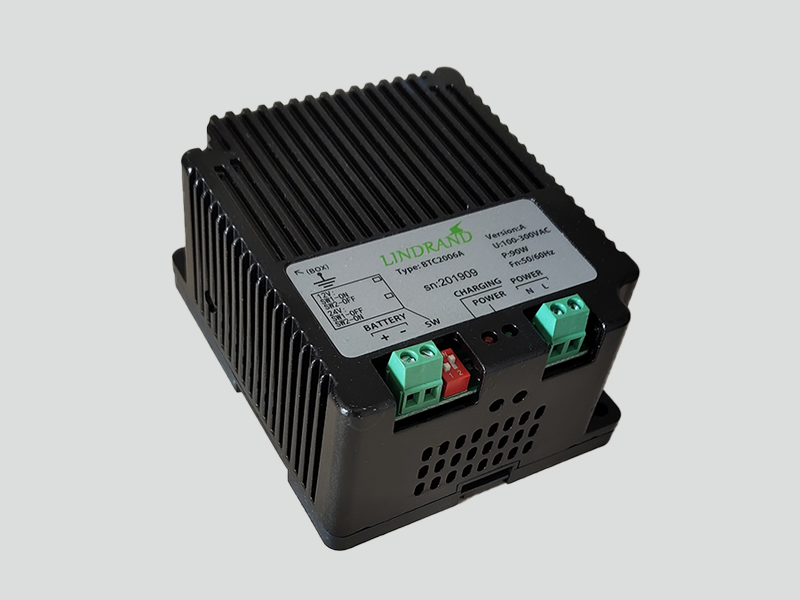

8 产品图片
