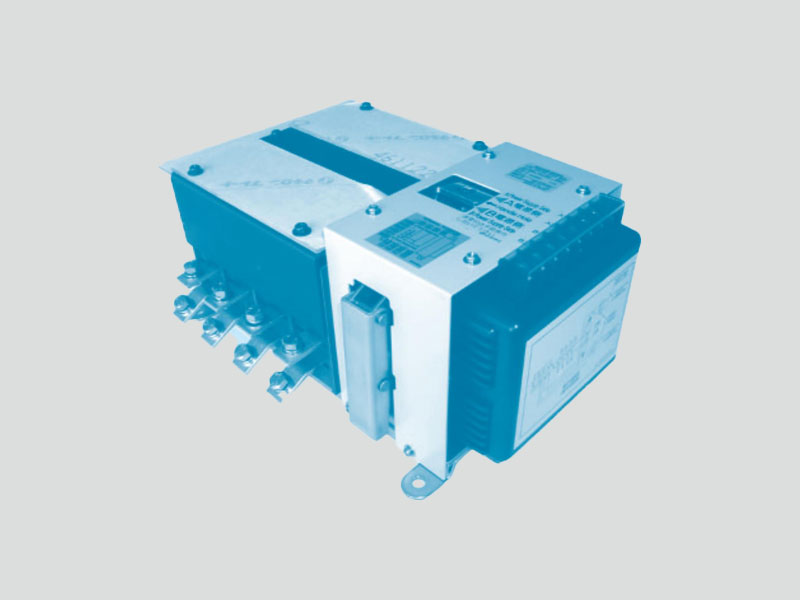

TCM-EH双电源自动转换开关
原理
TGM-EH双电源自动转换开关是双系统的电源（双电源）利用电磁线圈瞬时的转换，向负荷供应电力的转换开关。开关的电磁线圈只在做转换动作时使其通电，动作过后不再通电。由于采用的是平时消耗电力为零的瞬时励磁式机械保持型的结构，开关平时动作过后通过机械性来保持触点接通状态。
结构共有三部分组成∶
1、机构部分;由机械保持结构和可动外壳、弹簧、可动板、2组电磁线圈
和铁心，微型控制开关，控制电路等构成
2、触点部分;由可动触点，固定触点，端子材料，可曲电线，支撑金属件，触
点弹簧，灭弧装置 绝缘材料等构成。
辅助部分∶由辅助触点，绝缘保护盖，手动操作棒（可分离）等组成。3、
性能
（1）生产标准∶IEC60947-6-1 GB 14048.11 JEM 1465
（2）额定电压∶AC600V 呈
（3）动作电压∶AC220V（其他电压也可制作
（4）额定电流∶32A-400A
（5）极 数∶4P 3P2P 1P
（6）寿 命∶
机械性 25万次以上（32A-500A）
5万次以上（500A-4500A）
电气性5万次以上（32A-500A）
1万次以上（500A-4500A）
（7）辅助触点∶AC250V10A
