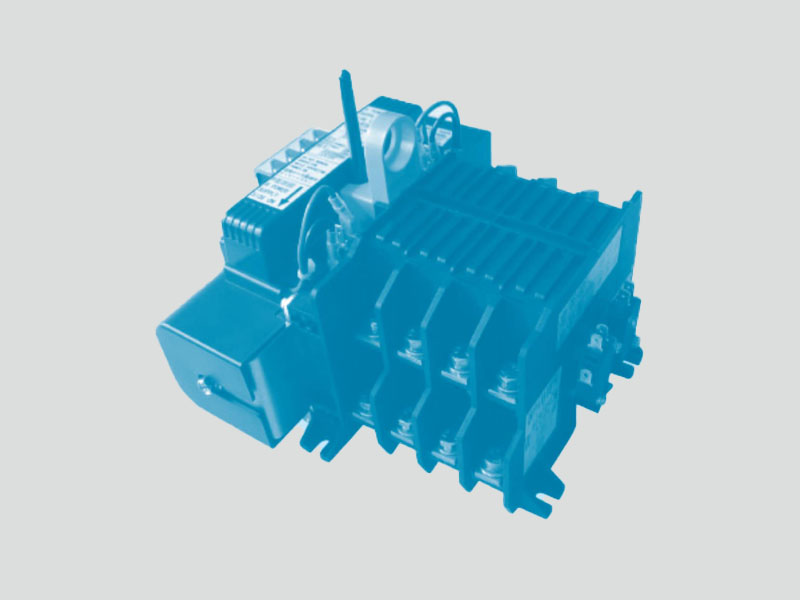

TGM-K带零位自动转换开关

TGM-K带零位自动转换开关

原理

TGM-K是一种驱动部件和机械保持机构一体化、可实现在两个不同电源间进行高速自动转换的小型化电源自动转换开关，电磁线圈只在转换的瞬间通电，转换动作完毕后通过内部的机械保持机构维持触点的状态。同时，此开

关能实现手动零位功能，方便检修且可避免在高速转换中产生异常电压、电流，增强了对负载的保护。可用于大电感量负载，适用于配电各环节

性能

1.机械结构简单，牢固，动作反应时间短。

2.机构结构部的表面采用特殊的润滑处理，可以提高重复动作耐久性，在通常使用的环境下不需要注油维护。

3.根据开关表面投入位置表示，能清楚的判别是A还是B电源的哪一方正在投入之中

4.只通过对希望切换的一方的线圈进行励磁，即可以完成切换动作，整个操作电路比较简单，通过辅助接点进行数据输出。

5.主电路的端子只有A、B电源端和负荷的3个端子，配线简单，可提供表面接线方式和背面接线方式。

6.触点采用天平形状配置，双方的电源源动作时误接触的可能性为零7.触点采用特殊的银合金材料，通电性能好，遮断能力强，耐大电流性能高可以达到6le的通能力。

8.特殊的机械内部制作，可有效防止异常电流在通过时产生的电磁反应而造成触点浮起。

9.绝缘部分难燃性高，绝缘性能高，经年变化小，寿命长，小型轻量化10.在维修或者紧急的场合下可以进行手动操作，且操作棒可以自由取下，能防止误操作。

11.全部配有绝缘保护盖，能防止触电12.具有独立的灭弧装置

符合标准

GB14048.11

IEC60947-6-1

JEM1465

认证∶CCC认证

使用类别∶AC-33A
